TABLEROS DE AISLAMIENTO HOSPITALARIO

Sistemas de potencia aislada indispensables en áreas médicas críticas (como quirófanos), diseñados para evitar corrientes de fuga y garantizar la seguridad absoluta del paciente. Su diseño aísla eléctricamente el devanado secundario de tierra, obteniendo una tensión segura de 120V.

Garantía de Seguridad y Fabricación:

  • Normativa Internacional y Nacional: Diseñados bajo las normas NFPA 99, NFPA 70, NOM-01-SEDE y la normativa NEC (Capítulo 15).
  • Acabados Premium: Lámina galvanizada sometida a proceso químico de desengrase, recubierta con pintura electrostática (Beige RAL 7032 y fondo Naranja TEX). Es amigable con el medio ambiente, y resiste aceites o derivados de petróleo.
1 5 2 3 Scaled 3 1 Scaled 4 Scaled

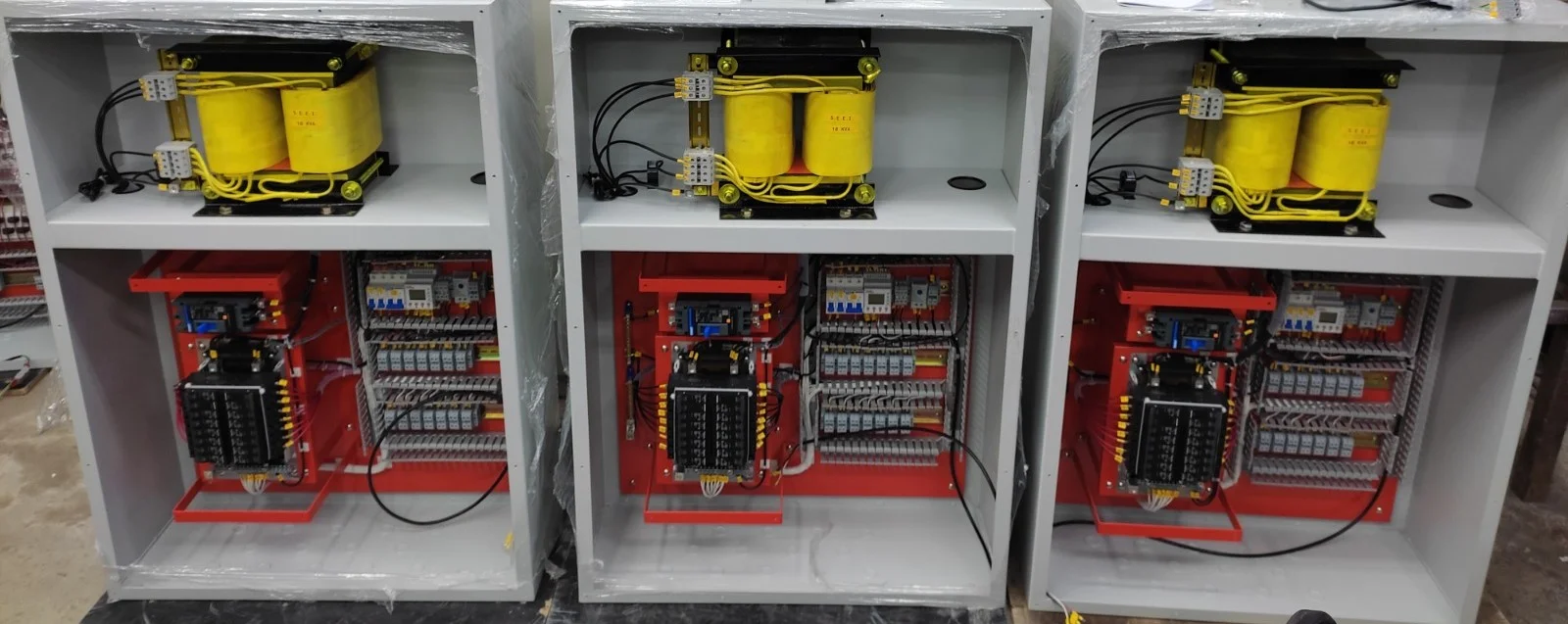

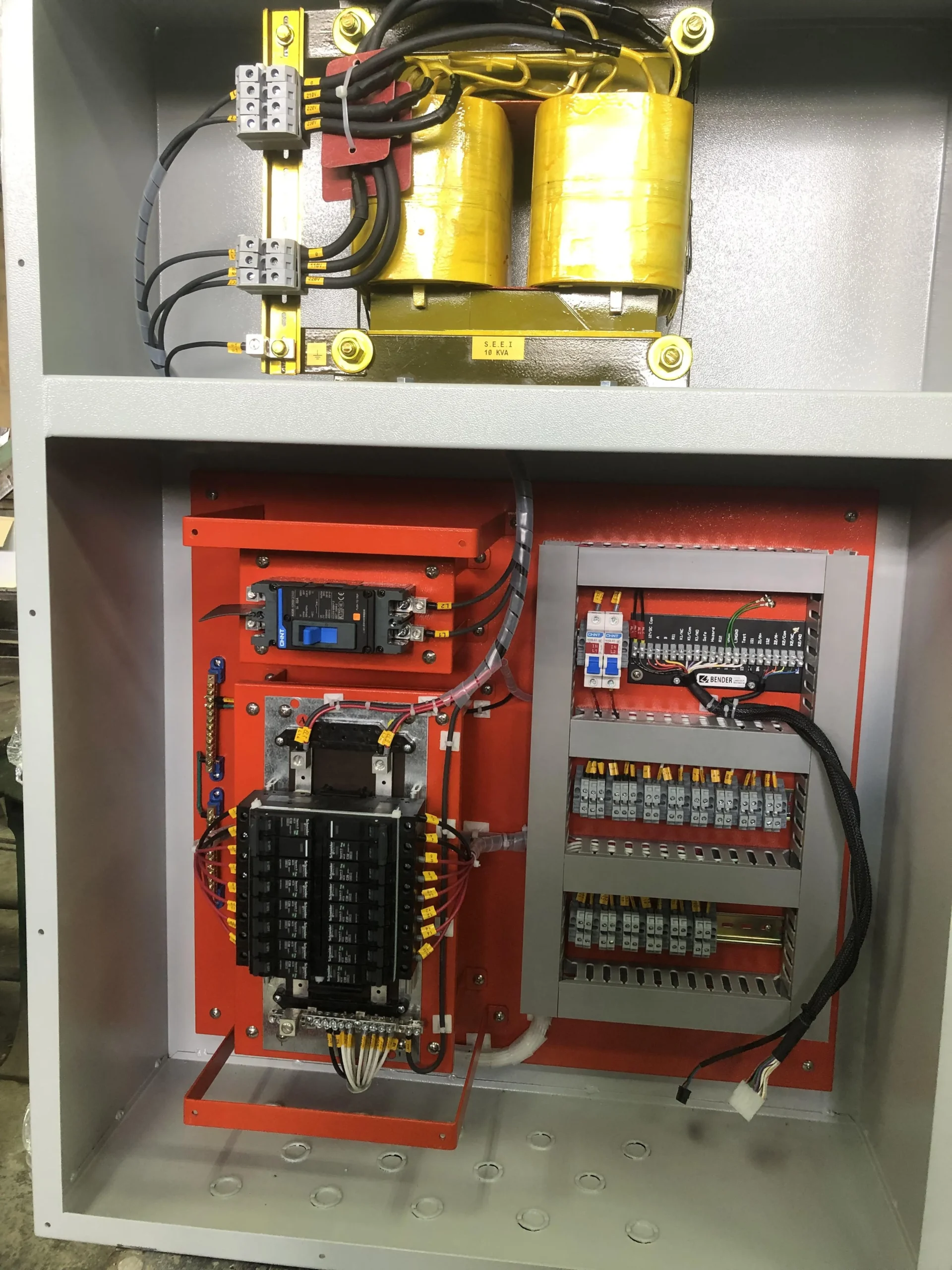

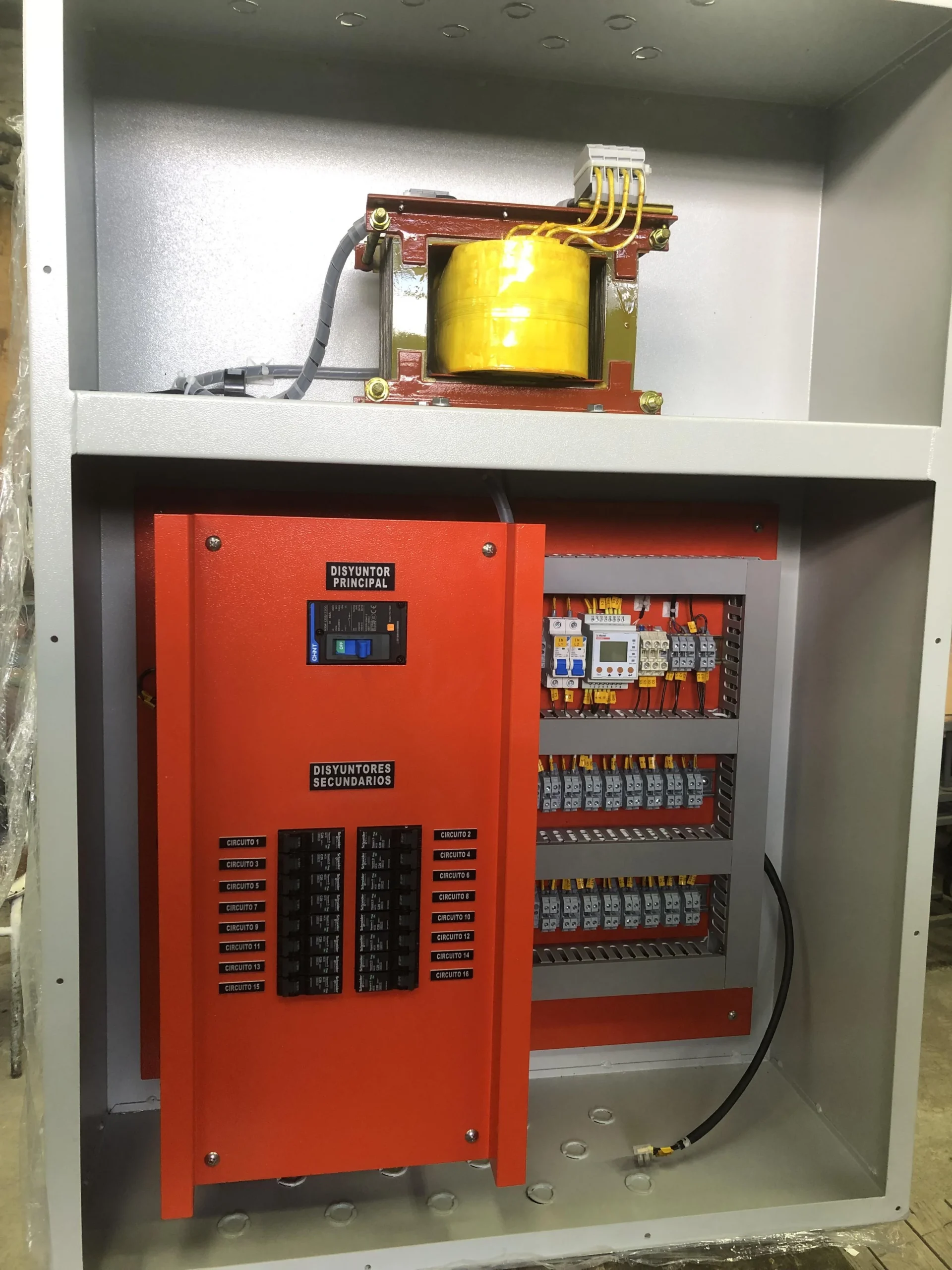

Gabinete Principal y Transformador

  • Caja Metálica: Cuerpo monobloque galvanizado de 2mm soldado con sistema MIG. Dimensiones exactas de 115 x 80 x 30 cm.

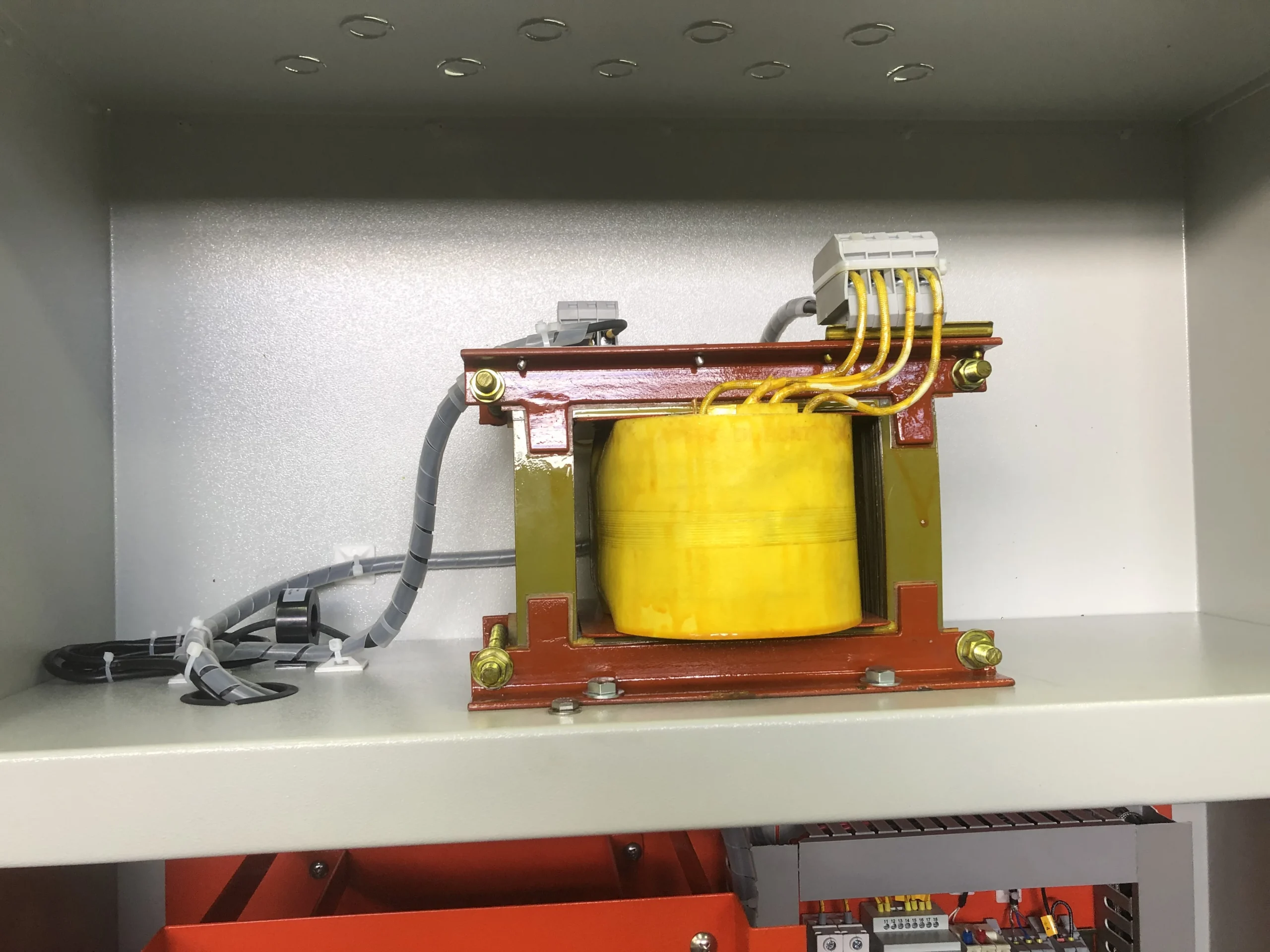

  • Transformador Monofásico: De 5 a 12.5KVA (220VAC / 120VAC) con devanados de baja fuga y pantalla electrostática (Norma 2050 ICONTEC 317).
  • Distribución: Interior con barra de distribución, disyuntor principal y capacidad para hasta 8 disyuntores bifásicos o 16 monofásicos enchufables.

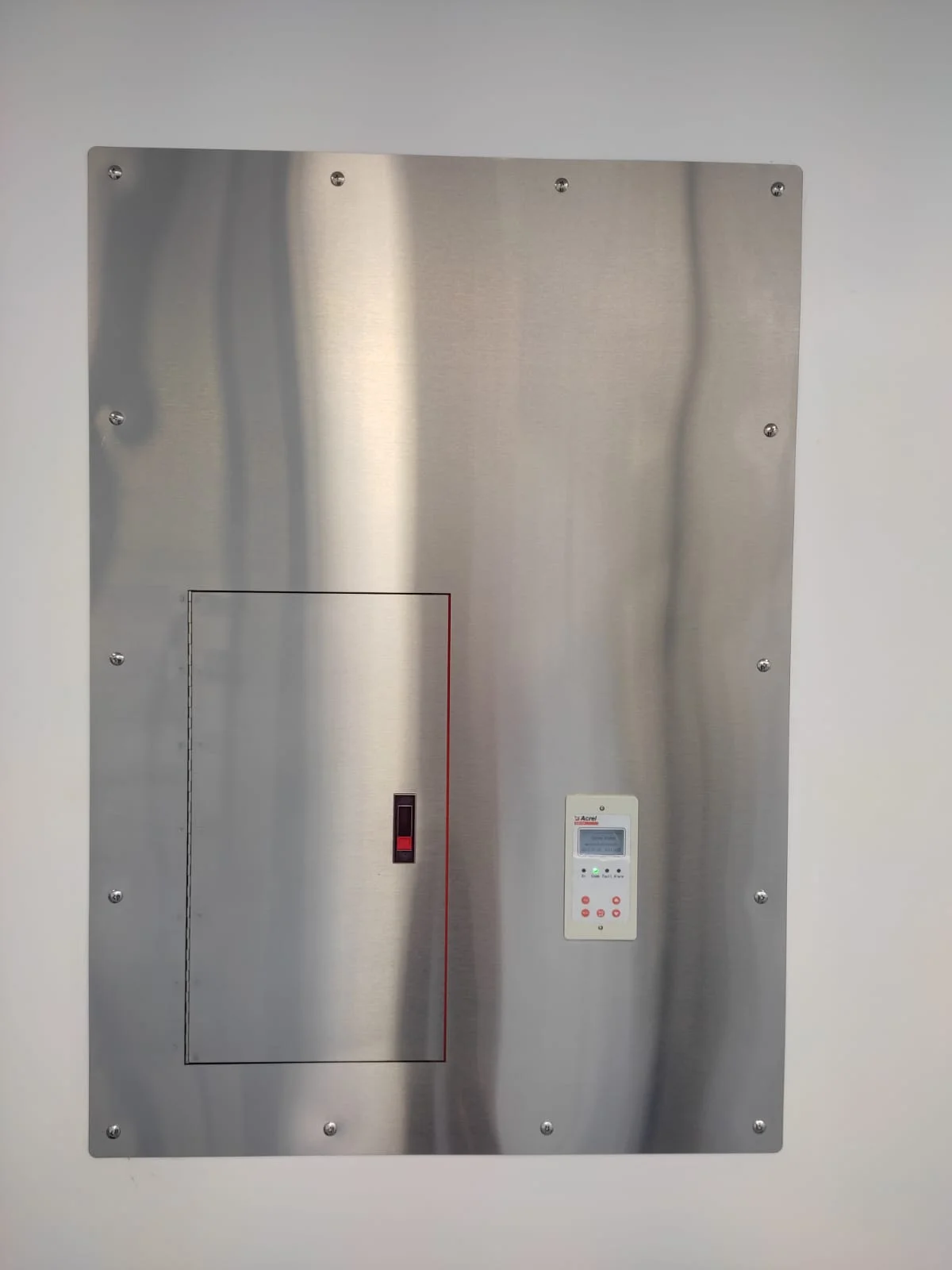

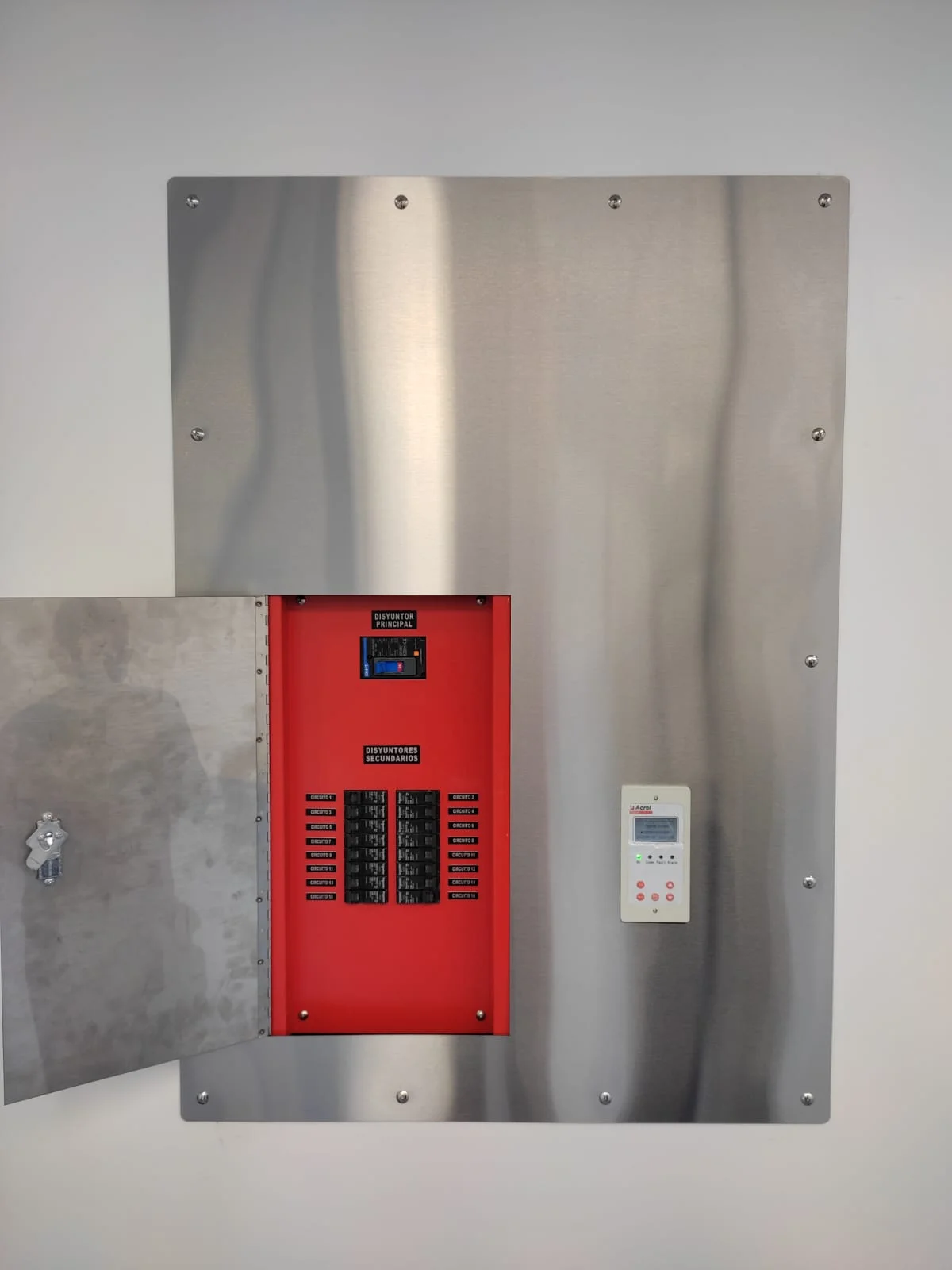

Panel Frontal y Puerta de Acceso

  • Material Quirúrgico: Fabricado íntegramente en acero inoxidable 304 pulido de 1.2 mm de espesor, ideal para entornos hospitalarios estériles.
  • Hardware: Equipado con bisagra tipo piano de acero inoxidable y cerradura de seguridad para la protección integral del tablero.
1 7 2 5
1 6 Scaled 2 4 Scaled 3 2 Scaled

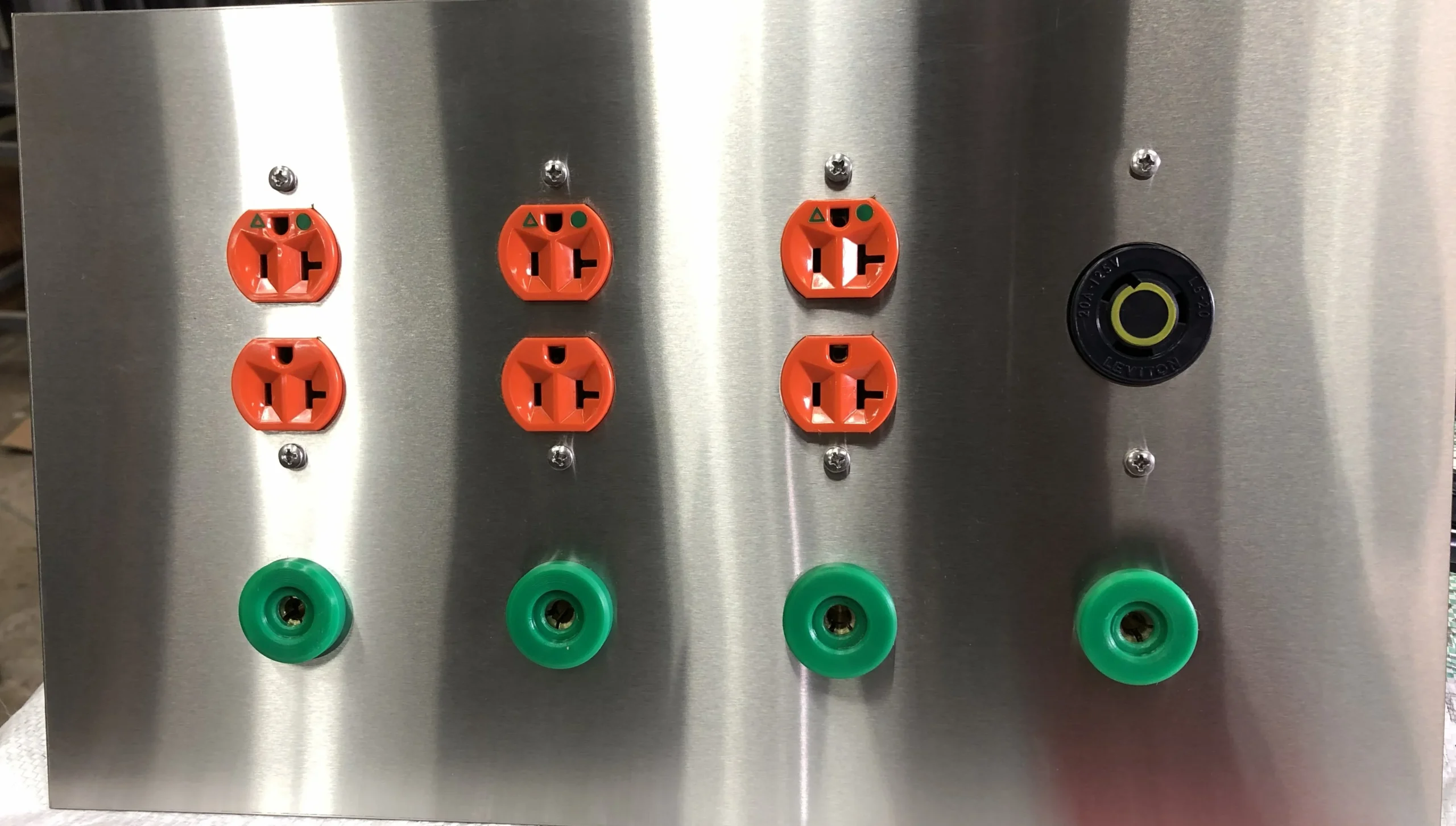

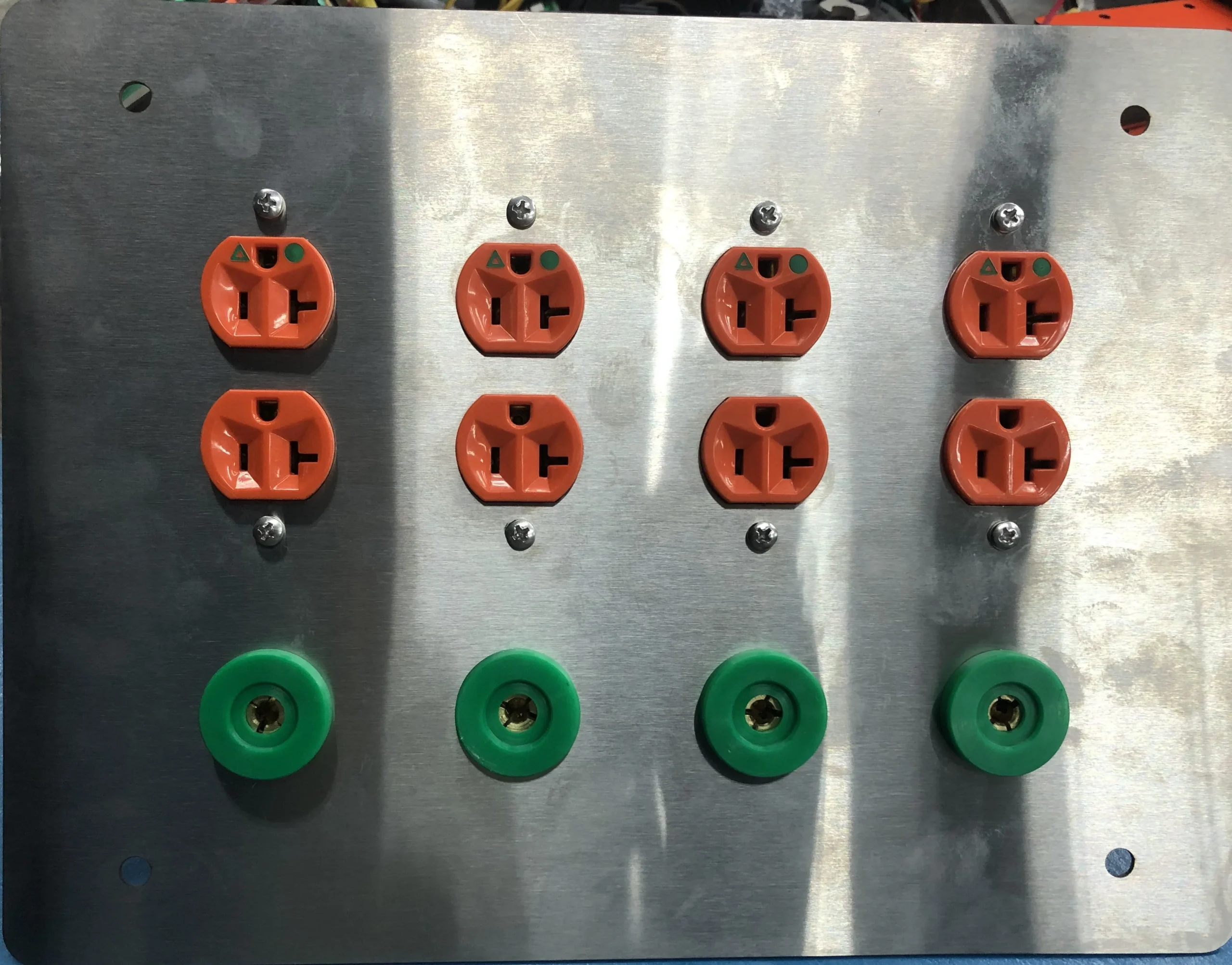

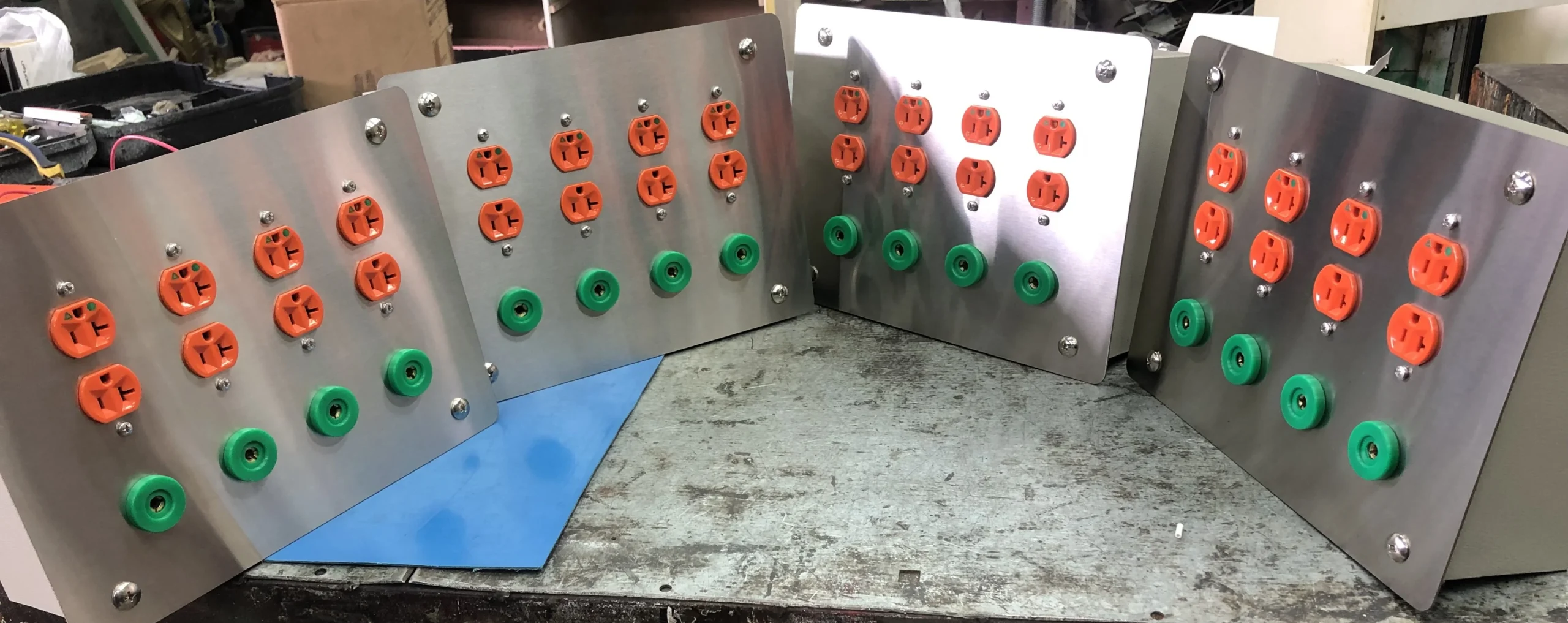

Módulo de Fuerza y Tierra (Serie 120)

Dispositivos terminales para alimentar equipos electromédicos y conectar a tierra las partes metálicas cercanas al paciente.

  • Estructura: Caja posterior de acero laminado al frío de 1.1 mm, recubierta con placa frontal de acero inoxidable 304.
  • Conectividad: Tomacorrientes grado hospitalario «punto verde» NEMA 5-20R y receptáculos de tierra SLR3S.
10

Monitor Inteligente AIM-M10

Dispositivo certificado (EN 61326-2-4:2013) que monitorea en tiempo real la resistencia de aislamiento, la corriente de carga y la temperatura del transformador, emitiendo alertas ante cualquier falla.

11

Anunciador Remoto AID-150

Pantalla LCD que se comunica vía bus RS485 para mostrar a distancia el estado del monitor AIM-M10. Emite alarmas sonoras y visuales, permitiendo supervisar hasta 16 equipos de forma centralizada.

12

Transformador de Corriente

Modelo AKH-0.66P26. Trabaja en conjunto con el monitor de aislamiento para medir la corriente de carga (corriente máxima de 60A y relación 2000:1).
